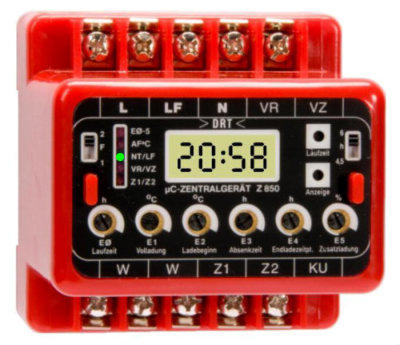

Z850 Zentralsteuergerät
Art-Nr: 2000
Zentrale Aufladesteuerung für Elektro-Speicherheizungen mit DRT DC-Steuerspannung
Mikrocomputer-Zentralsteuergerät für Installationen mit Normfühler 25-2000 oder 25-470, vollelektronisch nach
dem Meßfühlersystem, DIN 44574. In Verbindung mit DRT-Aufladereglern ermöglicht das Zentralgerät Z850
einen wirtschaftlichen und komfortablen Betrieb von Elektro-Fußboden- und Elektrospeicherheizungen.
Die Mikrocomputer-Aufladesteuerung mit elektronischem Zeitglied berücksichtigt dabei die Außentemperatur,
die im Estrich noch vorhandene Restwärme sowie individuelle Einstellungen des Anwenders. Daraus errechnet
es die notwendige Ladung für die nächtliche Freigabezeit und die Nachladezeit am Tag.
Alle Informationen werden über ein gut ablesbares, 4-stelliges LCD-Display sowie zusätzliche 5 Leuchtdioden
angezeigt. Sämtliche Einstellparameter, die Laufzeit, die Außentemperatur, die Ausgangsspannung und
verschiedene mögliche Fehler können angezeigt werden.
Das Zentralgerät Z850 ist kompatibel zu den Vorgängertypen Z801 (DRT) und Z70 (Ritter9 und kann diese
problemlos ersetzen. Es verfügt über eine eingebaute Datenspeicherung bei Netzausfall >8 Stunden ohne Akku
und ist extern einstellbar von Vorwärts- über Spreiz- bis Rückwärtssteuerung. Das Gerät ist für die leistungslose
Ansteuerung von über 500 Wohnungsstationen konzipiert.
TECHNISCHE DATEN
Steuerspannung:
DRT Z1-Z2 = 2,650V...3,350V DC (max. 10 mA)
Steuerprogramme:
Vorwärts-, Rückwärts- und Spreizsteuerung
Außentemperaturfühler:
DRT 25-2000 Norm-Rohrfühler oder Außenfühler
DRT 25-470 Rohrfühler
RITTER 20-500 Außenfühler
Tekmar Serie 31xx oder Serie 30xx
Per Schalter auf der Frontseite jederzeit einstell- und änderbar.
Steuereingänge:
LF (230 V~), VR/VZ (Kleinspannung)
Versorgung:
230 V~, 50 Hz, max. 2.5 VA
Ansteuerung:
über 500 Aufladeregler an den Klemmen Z1 - Z2 - KU
Installation:

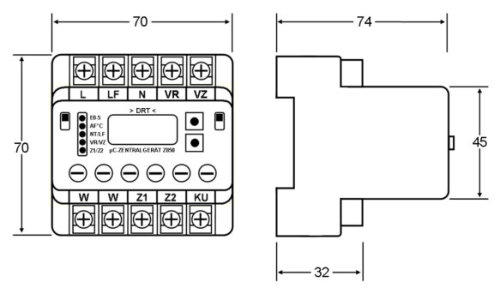

Verteilereinbau auf Hutschiene, 4 TE
