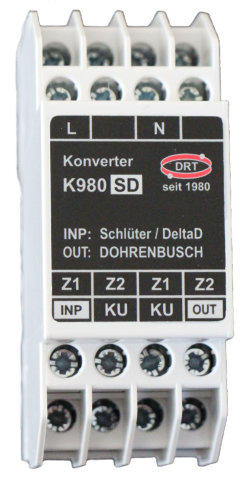

K980-SD Konverter SCHLÜTER > DRT Art-Nr: 3120 DRT-Aufladeregler in SCHLÜTER-Systemen verwenden Konverter K980-SD zum Betrieb von DRT-Aufladereglern an einem SCHLÜTER-Zentralsteuergerät. Mikroprozessor-gesteuerter Z1-Z2-KU Signal-Umsetzer. DIN EN 50350 und EnEV 2014. Der Konverter analysiert die eingehende SCHLÜTER-Steuerspannung Z1-Z2-KU (INPUT) und übersetzt sie, galvanisch getrennt vom übrigen Konverter, in die ausgehende DRT-Steuerspannung Z1-Z2-KU (OUTPUT). Das SCHLÜTER-Zentralsteuergerät und alle übrigen SCHLÜTER-Aufladeregler können weiter verwendet werden. Äußerst einfache, selbsterklärende Verdrahtung. Selbstüberwachender Betrieb. Zum Anschluß an alle gängigen SCHLÜTER-Zentralsteuergeräte. DIN EN 50350, DIN 44574, EnEV 2014. TECHNISCHE DATEN INPUT: SCHLÜTER Z1-Z2 = 17,000V...7,700V DC KU - Kennlinienumschaltung NACHT / TAG Galvanische Trennung der INPUT-Signalerfassung (SCHLÜTER Z1, Z2, KU) vom restlichen Teil des Konverters. OUTPUT: DRT Z1-Z2 = 2,650V...3,350V DC (max. 3 mA) KU - Kennlinienumschaltung NACHT / TAG Gehäuse: Kunststoff PA6/GK30 Glasfaserverstärkt Abmessungen (BxTxH): 35 mm x 60.4 mm x 90 mm Versorgung: 230 V~, 50 Hz, max. 2.0 VA Installation: Verteilereinbau auf Hutschiene, 2 TE Schutzart: IP20 gemäß EN 60529 Betriebstemperatur: 0°C...+55°C

Systemtechnik

K980-DS / -SD Montage und Bedienung
