DRT GmbH - Voice-Emitter II

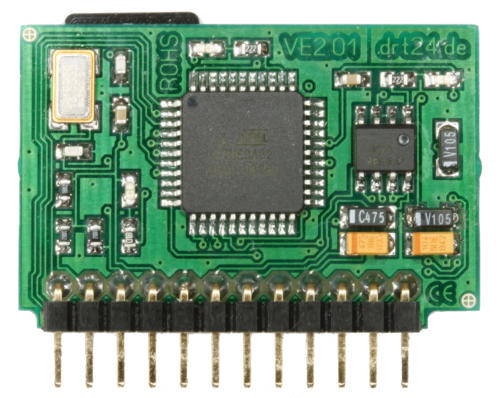

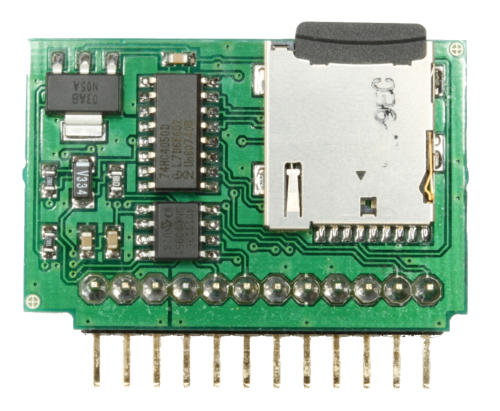

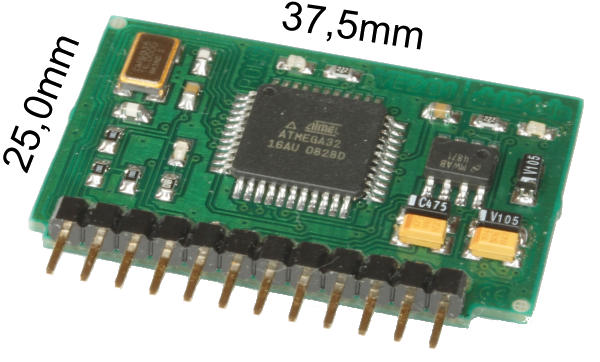

Soundmodul, Sprachmodul, Audiomodul Voice-Emitter II Art-Nr: 8110 Soundmodul, Sprachmodul, Audiomodul. 1.5W an 8 Ohm od. Line-Out (Verstärker) Der VoiceEmitter II ist ein autonomes Embedded Modul. Es empfängt seine Befehle über den seriellen TWI-Bus (auch IIC- bzw. I2C-Bus genannt) des eingesetzten Mikroprozessors,führt entsprechende Aktionen aus und gibt Status- und System-Informationen über den seriellen TWI-Bus zurück. Das Modul liest beliebig viele Sounds von einer Mikro-SD- Karte und gibt diese als Audiosignal aus. Sound-Format: Windows .wav-Dateien. Produktneuheit: Alle Sounds können mit einer variablen Abspielgeschwindigkeit (50%...200%) auf verschiedenen “Tonspuren” wiedergegeben werden. Ansteuerung über die serielle TWI-Schnittstelle (I2C). Die Geräteadresse wird in der .ini-Datei (auf der MicroSD) eingestellt. Integrierter Verstärker: 1.5W an 8 Ohm. Weitere Highlights: Status- und System-Informationen über den seriellen Bus, Sleep-/Stromsparmodus, max. Samplerate: 44,1 KHz, Abspielkapazität: ca. 320 Stunden (32GB SD-Card, 22.05 KHz Samplerate). Anzahl abspielbarer .wav-Dateien: unbegrenzt. Freie Benennung der .wav-Dateien (8.3 Namen). Program- mierbeispiele (C, BASCOM). Inkl. 4GB Micro-SD-Karte, Spannung u. 8 Ohm-Lautsprecher anschließen: fertig! TECHNISCHE DATEN Abmessungen (BxHxT): 37.5 mm x 25 mm x 5 mm Gewicht: 7 g Versorgungsspannung: 4.2 V bis 5.4 V DC Stromaufnahme: 65 mA (bei Klangausgabe) 58 mA (Standby), 28 mA (Sleepmodus) Lautsprecher-Impedanz: 8 Ohm (oder größer) Sample-Rate: max. 41.100 Samples/s Auflösung: 8 Bit Betriebstemperatur: 0°C bis +55°C Anwendungs-Beispiele o Auto-Mobile und -Zubehör o Weiße Ware (Waschmaschinen, Trockner, Elektroherde, etc.) o Haushaltsgeräte (Kaffeemaschinen, Eierkocher, Toaster, Nähmaschinen, etc.) o Fototechnologie o Funkgeräte o Computer-Peripherie (Drucker, Scanner) o Funk- und Fernsehgeräte o Spielautomaten o Modellbau (Eisenbahnen, Schiffe, Autos, Flugzeuge, U-Boote, Trucks) o Meßgeräte o Medizinische Geräte o Aufzugsteuerungen o Leergutannahme-Geräte o Fahrkartenautomaten o Geldautomaten Lieferumfang Hardware o Voice-Emitter-Modul mit 12pol. vergoldete Steckerleiste o Micro-SD Card 4GB, inkl. Test-Sounddateien o Anschlußplan zur elektrischen Beschaltung o Codierbeispiel in C o Codierbeispiel in BASCOM o Befehlsreferenz o 8 Jahre Garantie laut unseren AGB o Service-Hotline Lieferumfang Software o DRT PC-Software “VE WaveTool” Editor zur Generierung individueller Mehrspurklänge Vorteile für professionelle Anwender o Subminiaturabmessungen 37,5mm x 25,0 mm o Sehr gute Klangqualität bei 44,1 kHz oder 22.05 kHz Samplerate o Micro-SD-Karten bis 32 GB (SDHC) verwendbar o Abspielkapazität bei 32 GB: 320 Stunden (22,05 kHz) bzw. 160 Stunden (44,1 kHz) o Anzahl abspielbarer .wav-Dateien: unbegrenzt. o Alle Sounds mit variabler Abspielgeschwindigkeit (50%...200%) wiedergebbar o Definition von Loop-Sounds zur ständigen Wiedergabe (in einer Schleife) o Einfache Verwendung von .wav-Dateien, die auf dem PC produziert wurden o Freie Benennung der .wav-Dateinamen (8.3-Namen) o Integrierter Verstärker mit 1,5W (an 8 Ohm) o Direkt betreibbar mit Kopfhörer, Lautsprecher (8 Ohm) oder als Line-Out für Verstärker o Alle klangstarken Lautsprecher aus dem DRT-Angebot sind direkt anschließbar o Einfache Änderung der Lautstärke über TWI-Softwarebefehl o Startup-.wav-Datei definierbar (Sound bei Anlegen der Versorgungsspannung) o Ausführliche Beispiele für die Programmierung (C, BASCOM) o TWI-Adresse frei konfigurierbar (per .ini-Datei auf der MicroSD-Card) o Vergoldete Kontaktleiste (12 pol.) o 8 Jahre Garantie laut unseren AGB Vorteile für OEM o Auch als fertig programmierter Mikroprozessor verfügbar o Einfachste Einbindung in Ihre eigene HW-Umgebung o Unterstützung bei Konzeption und Design o Know-how-Transfer in Ihre SWE-Teams o Reduzierung der TTM (time to market) o Auch in großen Stückzahlen verfügbar o Sicherung der Vorreiterrolle in Ihrer Branche o Modernste 8 Bit-Risc-Mikroprozessoren von ATMEL o Das Schaltungsdesign ist Bestandteil des Liefervertrages
