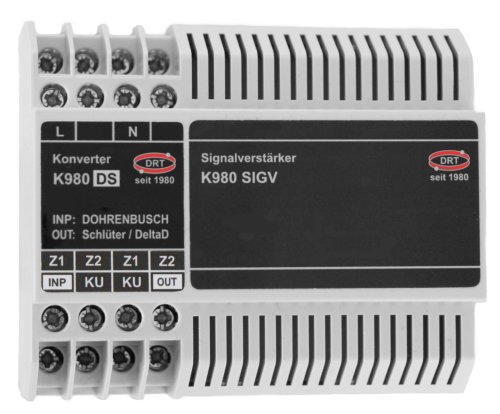

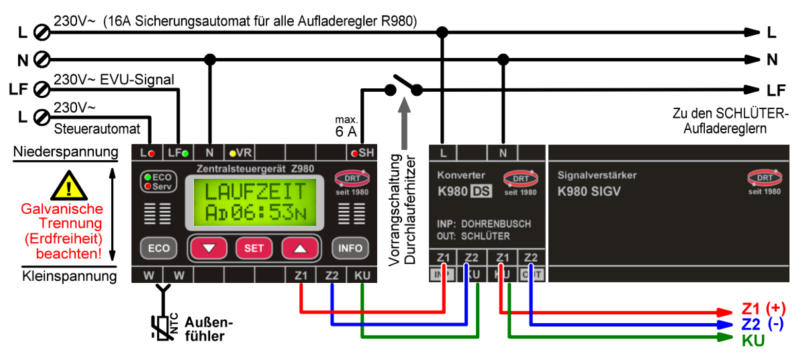

K980-DS SIGV Konverter DRT > SCHLÜTER Art-Nr: 3110 DRT-Zentralsteuergerät in SCHLÜTER-Systemen verwenden Konverter K980-DS SIGV mit integriertem Signalverstärker (8 W) zum Betrieb eines DRT-Zentralsteuergerätes in einer SCHLÜTER-Systemumgebung mit bis zu 200 SCHLÜTER Aufladereglern RGE 20xx, RGE 202xx bzw. RGE 301…RGE 304. Mikroprozessor-gesteuerter Z1-Z2-KU Signal-Umsetzer. DIN EN 50350 und EnEV 2014. Der Konverter analysiert die eingehende DRT-Steuerspannung Z1-Z2-KU (INPUT) und übersetzt sie, galvanisch getrennt vom übrigen Konverter, in die ausgehende SCHLÜTER-Steuerspannung Z1-Z2-KU (OUTPUT). Alle SCHLÜTER-Aufladeregler können weiter verwendet werden. Äußerst einfache, selbsterklärende Verdrahtung. Selbstüberwachender, kurzschlußfester Betrieb. Sicherheitsabschaltung bei zu hohem Ausgangsstrom bzw. zu hoher Belastung. Zum Anschluß an DRT Zentralsteuergeräte Z980, Z950 und Z850. DIN EN 50350, DIN 44574, EnEV 2014. TECHNISCHE DATEN INPUT: DRT Z1-Z2 = 2,650V...3,350V DC KU - Kennlinienumschaltung NACHT / TAG Galvanische Trennung der INPUT-Signalerfassung (DRT Z1, Z2, KU) vom restlichen Teil des Konverters. OUTPUT: SCHLÜTER Z1-Z2 = 17,000V...7,700V DC (max. 400 mA) KU - Kennlinienumschaltung NACHT / TAG Gehäuse: Kunststoff PA6/GK30 Glasfaserverstärkt Abmessungen (BxTxH): 105 mm x 60.4 mm x 90 mm Versorgung: 230 V~, 50 Hz, max. 90 VA Installation: Verteilereinbau auf Hutschiene, 6 TE Schutzart: IP20 gemäß EN 60529 Betriebstemperatur: 0°C...+55°C

Systemtechnik

K980-DS / -SD Montage und Bedienung
